Ertüchtigung Digitalfunk der Straßentunnel in Thüringen

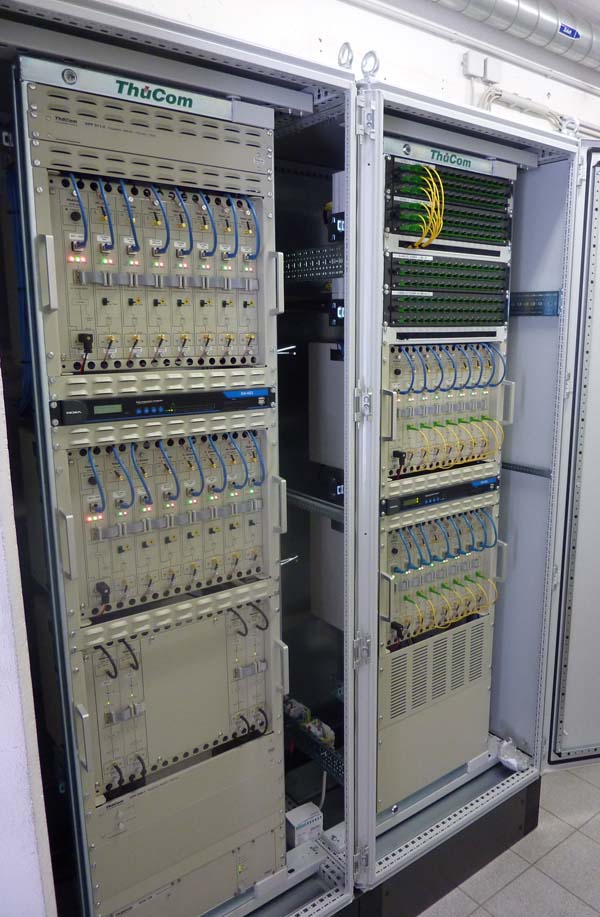

Digitalfunk-Kopfstelle

  • TX / RX Verstärker für die HF-Einspeisung der Digitalfunk-Signale von der Basisstation in den Tunnel
  • Koppelnetzwerk Basisstation / Tunnel / OMU
  • Bandpassduplexer für die Zusammenschaltung BAB-DF / BOS-DF
  • 28x optische Mastereinheit (14x BAB, 14x BOS) mit RS485 Alarmierung und IP-Schnittstelle in Richtung SPS
  • USV-Netzteilmodul, Netzteilredundant
Übersicht



Digitalfunk-Kopfstelle

  • TX / RX Verstärker für die HF-Einspeisung der Digitalfunk-Signale von der Basisstation in den Tunnel
    (rückseitig montiert im Baugruppenträger)
  • Koppelnetzwerk Basisstation / Tunnel / OMU
  • Bandpassduplexer für die Zusammenschaltung BAB-DF / BOS-DF
  • Koppelnetzwerk zur Portalversorgung
  • 10x optische Mastereinheit (5x BAB, 5x BOS) mit RS485 Alarmierung und IP-Schnittstelle in Richtung SPS
  • USV-Netzteilmodul, Netzteilredundant
Übersicht

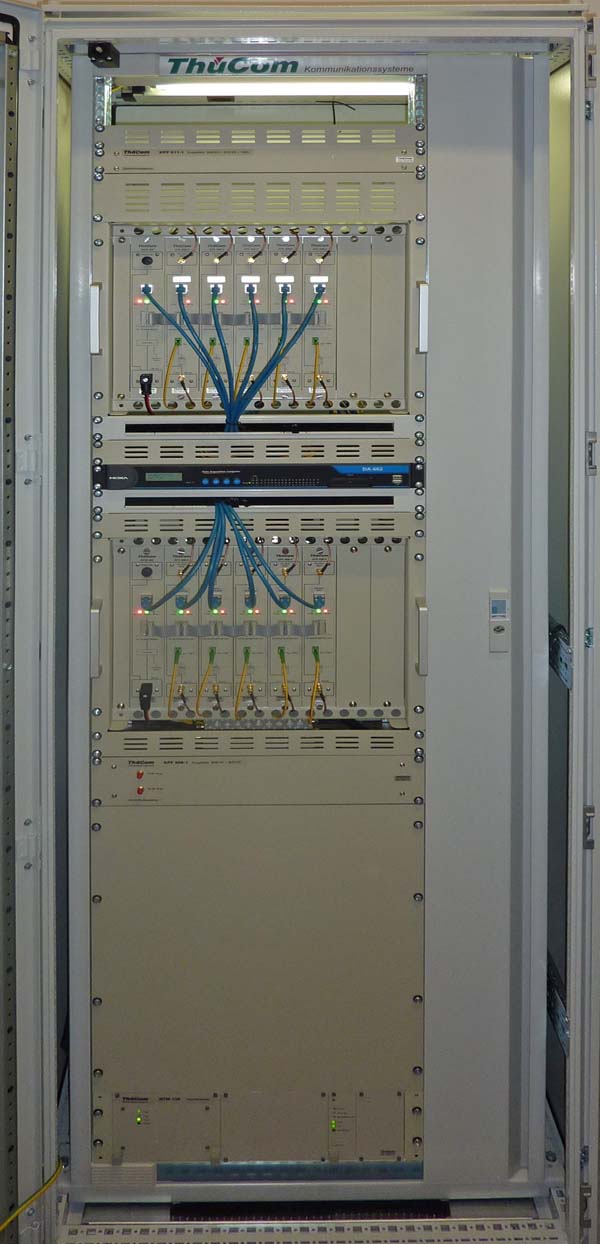

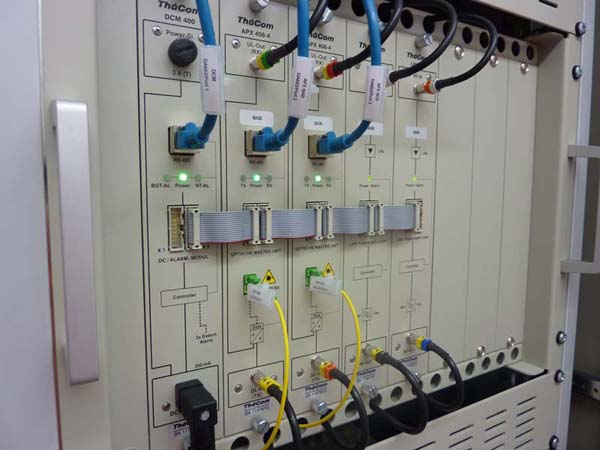

Optische Master Unit für die Anbindung einer Tunnelfunkstelle

  • DC-Alarm-Modul
  • 2x optische Mastereinheit
  • 2x Low-Power-Amplifier
Übersicht

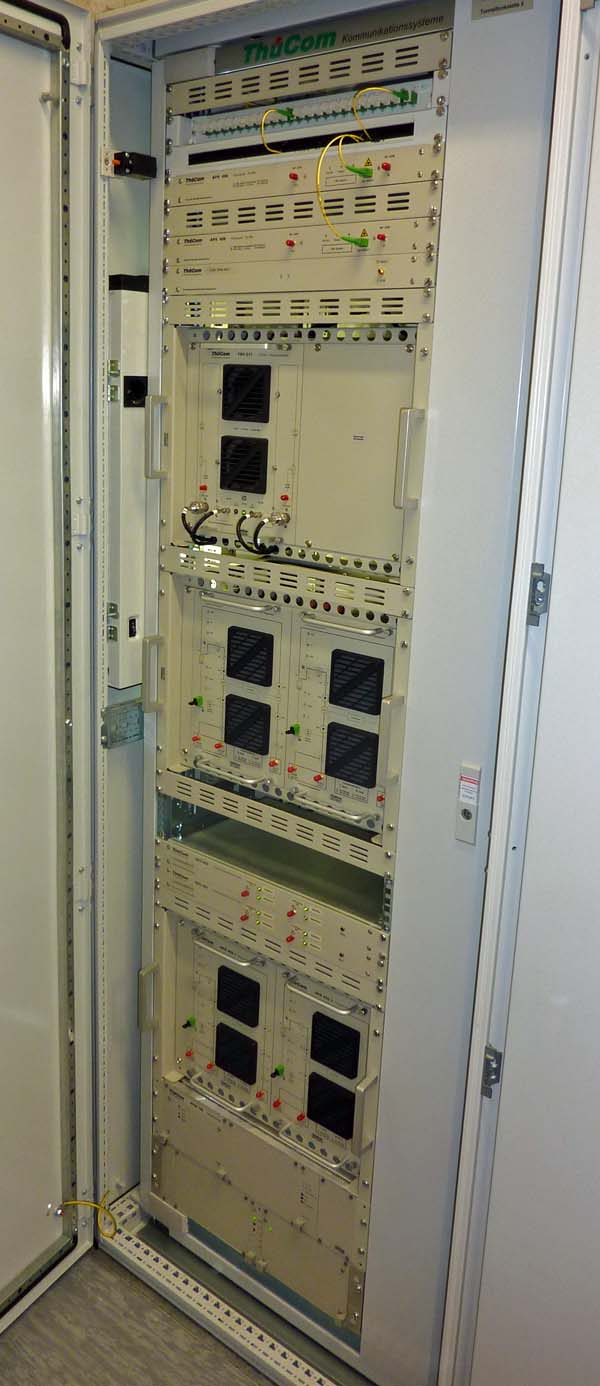

Tunnelfunkstelle

  • Repeater für UKW/DAB/2m/4m
  • 2x Digitalfunkrepeater inkl. Bandpassduplexer und Tunnelkoppelfeld zur Speisung Richtung Nord
  • 2x Digitalfunkrepeater inkl. Bandpassduplexer und Tunnelkoppelfeld zur Speisung Richtung Süd
  • Strahlerkabelüberwachung
  • USV-Netzteilmodul, Netzteilredundant
Übersicht

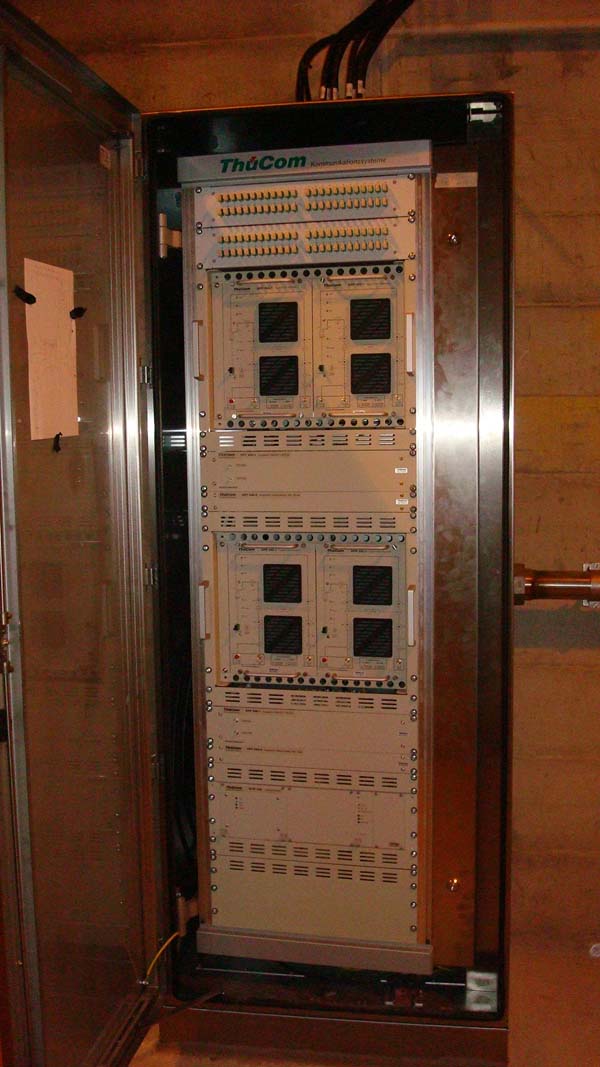

Tunnelfunkstelle

  • 2x Digitalfunkrepeater inkl. Bandpassduplexer und Tunnelkoppelfeld zur Speisung Richtung Nord
  • 2x Digitalfunkrepeater inkl. Bandpassduplexer und Tunnelkoppelfeld zur Speisung Richtung Süd
  • USV-Netzteilmodul, Netzteilredundant
Übersicht

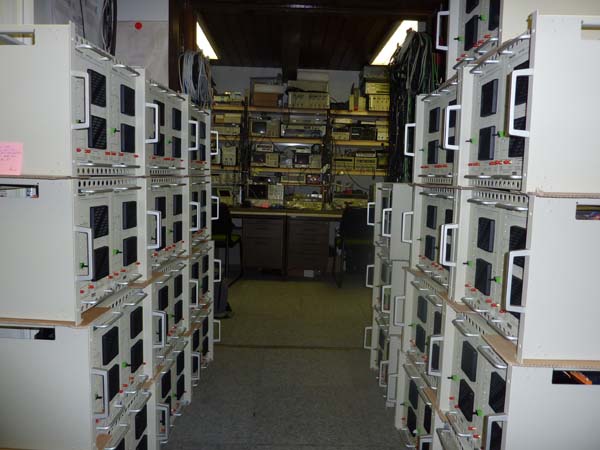

Endkontrolle der DFR 402-1 Digitalfunk Repeater im Messlabor

Übersicht

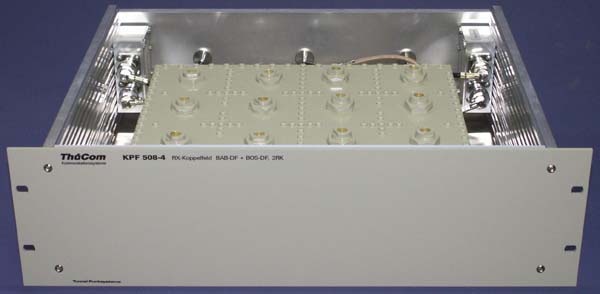

RX-Koppelfeld BAB-DF / BOS-DF

  • Koppelfeld mit Digitalfunk-Bandpassduplexer und Schnittstelle für das Portalantennenkoppelfeld
Übersicht

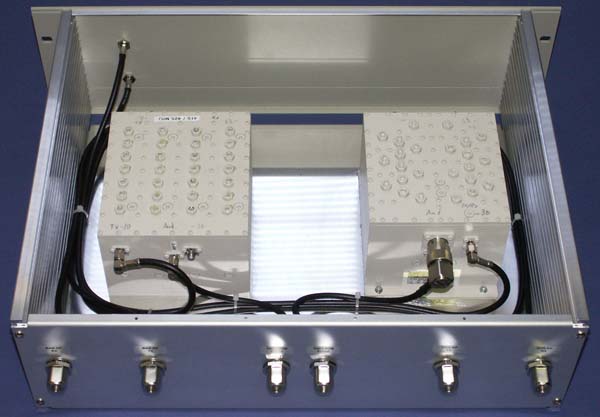

Koppelfeld für die Portalversorgung

  • Koppelfeld für den Anschluss einer BOS und BAB Portalantenne
Übersicht
